RV 0,6/1 kV

Description


Ces câbles sont recommandés pour le transport et la distribution d'énergie électrique à basse tension. Recommandés pour les connexions industrielles, branchements, distributions internes et connexions extérieures. Ils peuvent être utilisés dans les réseaux souterrains et les installations fixes.

Normes de référence

UNE 21123, HD 603 S1 et IEC 60502

Applications

Ils sont indiqués pour les installations suivantes:
  • Réseaux souterrains pour distribution à basse tension
  • Réseaux d'alimentation souterraine pour installations d'éclairage extérieur
  • Réseaux de distribution d'énergie électrique. Branchements souterrains
  • Installations intérieures ou réceptrices
  • Installations dans des locaux aux caractéristiques particulières

Industrielle Eclaiarge exterieur Température maximum 90 ºC Certificat Aenor Certificat IEC RoHS classé CPR

Caractéristiques techniques

RV 0,6/1 kV RV 0,6/1 kV

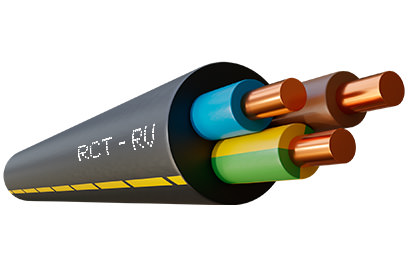

1. Conducteur

Âme conductrice cuivre électrolytique Classe I et II selon UNE-EN 60228 et EN 60228

2. Isolant

Enveloppe isolante polyéthylène réticulé (XLPE) type DIX-3 selon UNE 21123 et HD 603S1

3. Gaine

Gaine PVC type DMV-18 selon UNE 21123 et HD 603S1

Tension nominale

0,6/1 kV

Tension d'essai

3.500 V C.A.

Température maximale

90 ºC

Autres caractéristiques

Couleurs selon UNE 21089 et HD 308S2:2001
Non propagation de la flamme selon UNE-EN 60332-1-2, EN 60332-1-2 et IEC 60332-1-2
L’usage de polyéthylène réticulé (XLPE) admet une densité de courant supérieure, à section égale, par rapport à l’enveloppe isolante en PVC
Gaine en PVC à émission réduite d’acide chlorhydrique (HCL)
Classification CPR selon EN 50575

Dimensions

Section
(mm2)
Résistance
a 20 °C
(Ohm/km)
Diamètre
Exterieur
(mm)
Poids
(kg/km)
Classe

1x1,5

12,1

4,85

36

Eca

1x2,5

7,41

5,10

45

Eca

1x4

4,61

5,55

74

Eca

1x6

3,08

6,35

83

Eca

1x10

1,83

7,10

124

Eca

1x16

1,15

8,40

182

Eca

1x25

0,727

9,90

279

Eca

1x35

0,524

11,00

369

Eca

1x50

0,387

12,30

494

Eca

1x70

0,268

14,10

696

Eca

1x95

0,193

16,10

965

Eca

1x120

0,153

17,60

1.192

Eca

1x150

0,124

20,00

1.461

Eca

1x185

0,101

22,20

1.815

Eca

1x240

0,0775

24,90

2.327

Eca

1x300

0,062

28,00

2.948

Eca

1x400

0,0465

32,60

3.924

Eca

1x500

0,0366

32,75

4.774

Eca

1x630

0,0283

36,55

6.158

Eca

2x1,5

12,1

8,05

93

Eca

2x2,5

7,41

8,70

119

Eca

2x4

4,61

9,80

163

Eca

2x6

3,08

11,10

221

Eca

2x10

1,83

12,65

320

Eca

2x16

1,15

15,80

522

Eca

2x25

0,727

19,50

815

Eca

2x35

0,524

21,20

1.026

Eca

2x50

0,387

25,00

1.439

Eca

2x70

0,268

27,90

1.922

Eca

3G1,5

12,1

8,55

110

Eca

3G2,5

7,41

9,15

142

Eca

3G4

4,61

10,25

199

Eca

3G6

3,08

11,75

275

Eca

3G10

1,83

13,50

409

Eca

3x16

1,15

16,90

665

Eca

3x25

0,727

20,25

1.004

Eca

3x35

0,554

22,90

1.329

Eca

3x50

0,387

27,50

1.907

Eca

3x70

0,268

31,70

2.645

Eca

3x95

0,193

34,75

3.386

Eca

4x1,5

12,1

9,30

132

Eca

4x2,5

7,41

10,05

174

Eca

4x4

14,61

11,20

244

Eca

4x6

3,08

12,95

342

Eca

4x10

1,83

14,85

513

Eca

4x16

1,15

18,30

816

Eca

4x25

0,727

22,55

1.277

Eca

4x35

0,524

24,70

1.631

Eca

4x50

0,387

28,50

2.246

Eca

4x70

0,268

35,00

3.293

Eca

4x95

0,193

38,80

4.393

Eca

5x1,5

12,1

10,10

154

Eca

5x2,5

7,41

10,95

206

Eca

5x4

4,61

12,15

289

Eca

5x6

3,08

14,25

411

Eca

5x10

1,83

16,40

622

Eca

5x16

1,15

20,15

987

Eca

5x25

0,727

25,30

1.573

Eca

5x35

0,524

27,80

2.025

Eca

5x50

0,387

31,85

2.756

Eca

5x70

0,268

37,20

3.892

Eca

5x95

0,193

42,55

5.221

Eca

7x1,5

12,1

11,20

202

Eca

7x2,5

7,41

11,60

256

Eca

8x1,5

12,1

11,30

209

Eca

10x1,5

12,1

12,10

248

Eca

12x1,5

12,1

13,70

306

Eca

12x2,5

7,41

14,35

401

Eca

18x1,5

12,1

16,40

417

Eca

19x1,5

12,1

16,40

433

Eca

19x2,5

7,41

18,10

605

Eca

24x1,5

12,1

17,00

514

Eca

27x1,5

12,1

18,05

579

Eca

37x1,5

12,1

21,40

771

Eca

37x2,5

7,41

23,75

1.095

Eca
