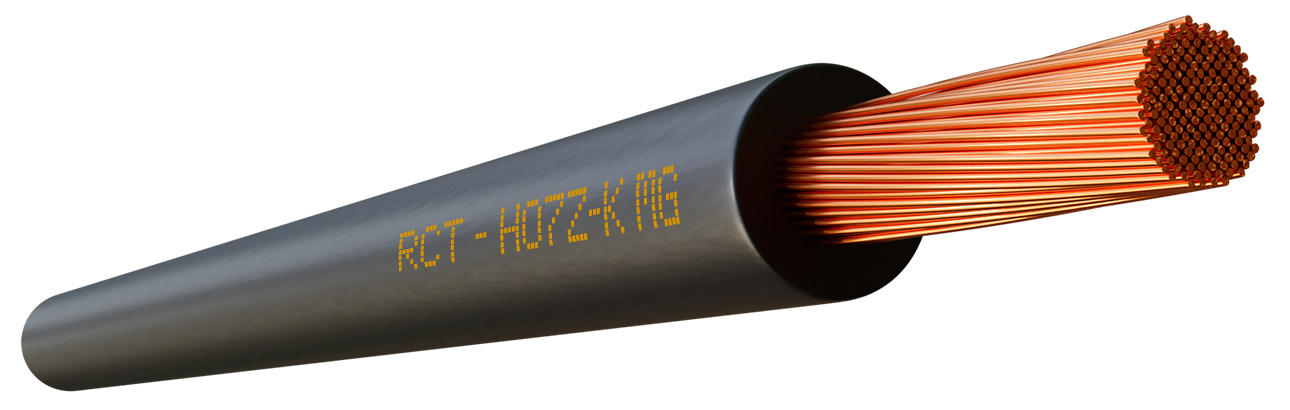

Catégorie : Marking Grade
Description
Ces câbles sont indiqués pour le câblage d'armoires et panneaux électriques et dans des cas particuliers qui requièrent de faibles émissions de fumées, de gaz corrosifs et une résistance aux températures élevées.
Le nom Marking Grade fait référence au composé spécial utilisé dans l'isolement qui fournit une amélioration substantielle du marquage et du re-marquage avec encre. Spéciales pour machines inkjet.
Normes de référence
UNE-EN 50525-3-41, EN 50525-3-41 et IEC 60227-3
Applications
Appropriés pour les installations suivantes:
- Centralisation de compteurs
- Etablissements ouverts au public
Spécial pour les applications nécessitant un marquage avec encre sur le câble. Spéciales pour machines inkjet.

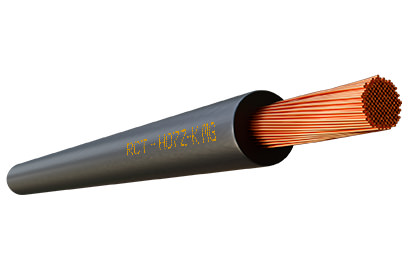

Caractéristiques techniques
| 1. Conducteur |
Cuivre électrolytique (classe V) selon UNE-EN 60228 et EN 60228
|
| 2. Isolant |
Matériel thermostable en polyoléfine avec faible émission de fumées et de gaz corrosifs, type El-5 selon UNE 21027-9 et HD 22.9S3:2007
Formule Spéciale pour imprimante inkjet.
|
| Tension nominale |
450/750 V
|
| Tension d'essai |
2.500 V C.A.
|
| Température maximale |
90 ºC
|
| Autres caractéristiques |
Couleurs selon UNE 21027 et HD 22.1S4
Non propagation de la flamme selon UNE-EN 60332-1-2, EN 60332-1-2 et IEC 60332-1-2
Faible contenu en halogènes selon UNE 21027-9, HD 22.9S3:2007 et IEC 60754-1 et 60754-2-2
Faible émission de gaz corrosifs selon UNE 21027-9, HD 22.9S3:2007 et IEC 60754-1 et 60754-2-2
Faible émission de fumées opaques selon UNE-EN 61034, EN 61034 et IEC 61034
Rayon de courbure jusqu’à 16mm2: 4 x diamètre extérieur
Rayon de courbure de 25mm2 à 35 mm2: 5 x diamètre extérieur
Rayon de courbure à partir du 50mm2: 6 x diamètre extérieur
Spéciales pour machines inkjet.
|
Dimensions
Section
(mm2) |
Résistance
a 20 °C
(Ohm/km) |
Diamètre
Exterieur
(mm) |
Poids
(kg/km) |
|
1x1,5
|
13,3
|
2,90
|
18
|
|
1x2,5
|
7,98
|
3,50
|
29
|
|
1x4
|
4,95
|
4,00
|
43
|
|
1x6
|
3,3
|
4,50
|
59
|
|
1x10
|
1,91
|
5,90
|
103
|
|
1x16
|
1,21
|
6,85
|
153
|
|
1x25
|
0,78
|
8,50
|
231
|
|
1x35
|
0,554
|
9,80
|
316
|
|
1x50
|
0,386
|
11,60
|
452
|
|
1x70
|
0,272
|
13,45
|
639
|
|
1x95
|
0,206
|
16,00
|
855
|
|
1x120
|
0,161
|
17,80
|
1.102
|
|
1x150
|
0,129
|
19,60
|
1.357
|
|
1x185
|
0,106
|
21,60
|
1.652
|
|
1x240
|
0,0801
|
24,15
|
2.092
|
