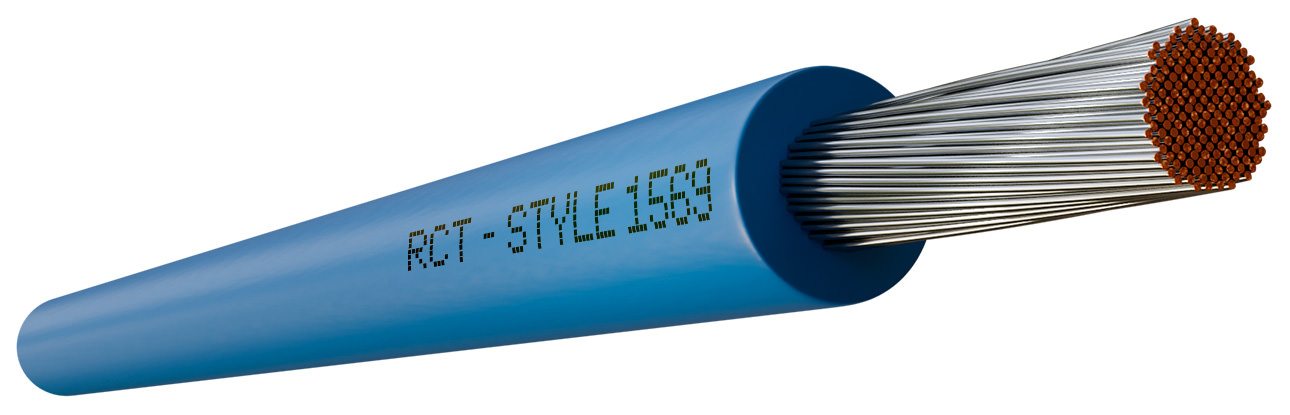

Cabos Style 1569 destinam-se a fiação interna de equipamentos eléctricos e electrónicos (AWM, Appliance Wiring Material de acordo com UL 758) em locais que exigiam um desempenho especial contra altas temperaturas.
Normas de refêrencia:
UL 758
Aplicações
Fiação interna de equipamentos eléctricos e electrónicos.

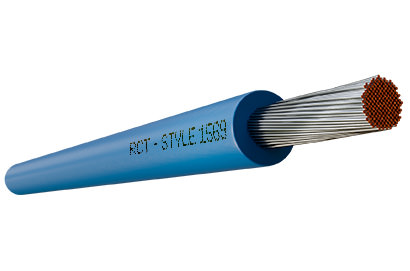

Características técnicas
| 1Condutor | Cobre eletrolítico flexível (enlatado) (Classe V) de acordo com a UL 758 |
|---|---|
| 2Isolamento | PVC de acordo com UL 758 e CSA 2.2 |
| Tensão nominal | 300/300 V |
| Tensão de ensaio | 2.000 V A.C. |
| Temperatura máxima | 105 ºC |
| Temperatura mínima | -15ºC De acordo com os testes de frio padrão |
| Temperatura mínima de acordo com UL | -30 ºC em instalação fixa |
| Incêndio UL | FT-1, FT-2 e VW-1 |
| Cobre |
Dimensões
| AWG | Resistência a 20 °C (Ohm/km) | Diâmetro Exterior (mm) | Peso (kg/km) |
|---|---|---|---|
22 | 59,4 | 1,57 | 5 |
20 | 37,4 | 1,89 | 7 |
18 | 23,5 | 2,20 | 11 |
16 | 14,6 | 2,36 | 16 |
