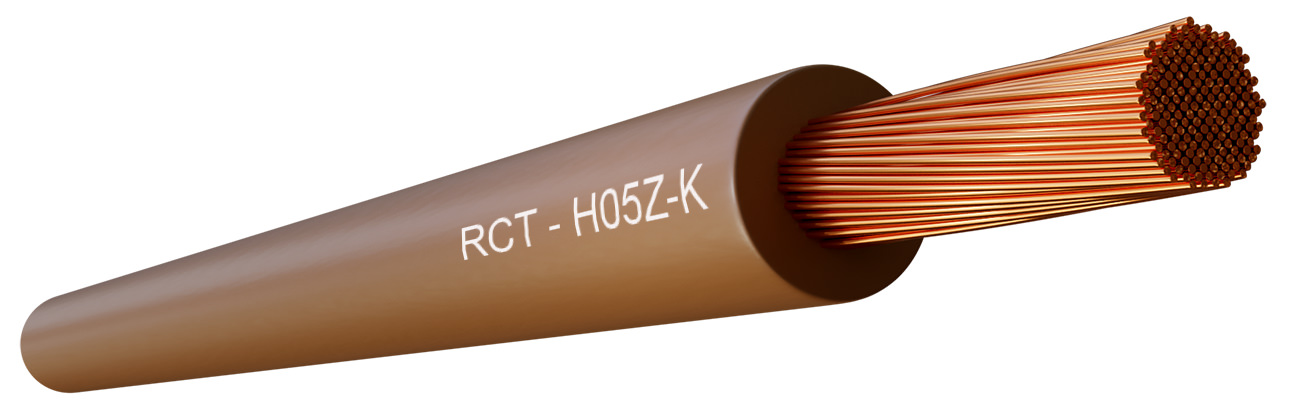

Os cabos H05Z-K cumprem os critérios de classificação dos produtos de construção de acordo com o Regulamento CPR da UE 305/2011 e a norma EN 50575. Estes cabos são indicados para a realização de instalações de cablagem de quadros, painéis e, em particular, quando a baixa emissão de fumos e gases corrosivos e um comportamento melhorado relativamente à temperatura sejam requisitos.
Normas de refêrencia:
UNE-EN 50525-3-41, EN 50525-3-41, IEC 60227-3
Aplicações
Indicado para as seguintes instalações:
- Cablagem de quadros e painéis
- Locais de afluência pública

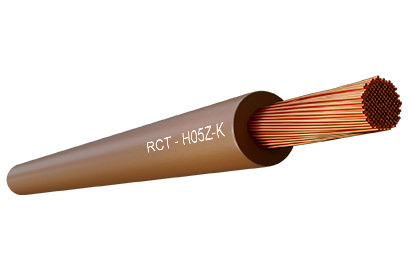

Características técnicas
| 1.Condutor | Cobre eletrolítico flexível (Classe V) de acordo com a UNE-EN 60228, EN 60228 e IEC 60228 |
|---|---|
| 2.Isolamento | Material termoestável com base poliolefínica com baixa emissão de fumos e de gases corrosivos, tipo EI-5 de acordo com UNE 21027-9 e HD 22.9S3 |
| Tensão nominal | 300/500 V |
| Tensão de ensaio | 2.000 V A.C. |
| Temperatura máxima | 90 ºC |
| Cores | De acordo com UNE-EN 50525-1 e EN 50525-1 |
| Sem propagação de chamas | De acordo com UNE-EN 60332-1-2, EN 60332-1-2 e IEC 60332-1-2 |
| Baixo teor de halogéneo | De acordo com IEC 60754-1 e 60754-2 |
| Baixa emissão de gases corrosivos | De acordo com UNE-EN 50267, EN 50267 e IEC 60754-1 e 60754-2 |
| Baixa emissão de fumos opacos | De acordo com UNE-EN 61034-2, EN 61034-2 e IEC 61034-2 |
Dimensões
| Seção (mm2) | Resistência a 20 °C (Ohm/km) | Diâmetro Exterior (mm) | Peso (kg/km) | Class |
|---|---|---|---|---|
1x0,5 | 39 | 2,10 | 8 | Eca |
1x0,75 | 26 | 2,26 | 10 | Eca |
1x1 | 19,5 | 2,44 | 13 | Eca |
Documentos
| Versão | De | A |
|---|---|---|
| 045-01 | 13/09/17 |
