Ces câbles sont recommandés pour les branchements industriels, contrôle délectrovalves, démarrage de machines, automates et installations de distribution interne. Ils peuvent être utilisés dans les réseaux souterrains et les installations fixes. La fabrication particulière de ces câbles leur confère une grande souplesse, étant recommandés pour des installations complexes et difficiles.
Normes de référence:
UNE 21123, HD 603 S1 et IEC 60502
Applications
Ils sont indiqués pour les installations suivantes:
- Installations déclairage extérieur
- Installations intérieures ou réceptrices

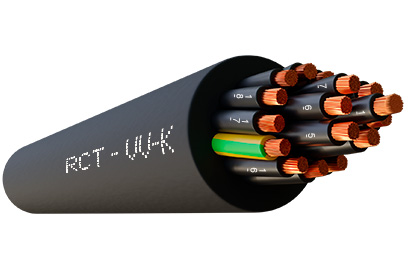

Caractéristiques techniques
| 1.Conducteur | Âme conductrice cuivre électrolytique souple (Classe V) selon UNE-EN 60228 et EN 60228 |
|---|---|
| 2.Isolant | Enveloppe isolante PVC type A selon UNE 21123, HD 603 S1 et IEC 60502 |
| 3.Gaine | PVC type ST-1 selon UNE 21123, HD 603 S1 et IEC 60502 ignifuge et résistant aux hydrocarbures |
| Tension nominale | 0,6/1 kV |
| Tension d'essai | 3.500 V C.A. |
| Température maximale | 70 ºC |
| Résistance aux UV | Essai climatique selon UNE 211605 |
| Couleurs | Selon UNE 21089 et HD 308 S2 (marqué par couleur pour moins de cinq conducteurs), UNE-EN 50334 et EN 50334 (marqué par l’enregistrement pour plus de cinq conducteurs) |
| Pas de propagation de flamme | Selon les normes UNE-EN 60332-1-2, EN 60332-1-2 et IEC 60332-1-2 |
Dimensions
| Section (mm2) | Resistance at 20°C (Ohm/km) | Diamètre Exterieur (mm) | Poids(kg/km) | Classe |
|---|---|---|---|---|
1x4 | 4,95 | 6,10 | 68 | |
1x6 | 3,3 | 6,90 | 93 | |
1x10 | 1,91 | 7,70 | 133 | |
1x16 | 1,21 | 9,40 | 188 | |
1x25 | 0,78 | 10,80 | 282 | Eca |
1x35 | 0,554 | 12,40 | 65 | Eca |
1x50 | 0,386 | 14,40 | 566 | Eca |
1x70 | 0,272 | 16,20 | 759 | Eca |
1x95 | 0,206 | 19,00 | 1015 | Eca |
1x120 | 0,161 | 20,50 | 1247 | Eca |
1x150 | 0,129 | 22,26 | 1495 | Eca |
1x185 | 0,106 | 24,70 | 1764 | Eca |
1x240 | 0,0801 | 27,90 | 2417 | Eca |
1x300 | 0,0641 | 29,44 | 2832 | Eca |
2x1,5 | 13,3 | 8,84 | 107 | |
3x1,5 | 13,3 | 9,34 | 113 | |
3x2,5 | 7,98 | 10,00 | 145 | |
4x1,5 | 13,3 | 10,14 | 153 | Eca |
4x4 | 4,95 | 12,40 | 251 | Eca |
4x6 | 3,3 | 14,55 | 352 | Eca |
4x35 | 0,554 | 24,60 | 1669 | Eca |
5x1,5 | 13,3 | 11,00 | 184 | Eca |
6x1,5 | 13,3 | 11,82 | 227 | Eca |
6x2,5 | 7,98 | 13,39 | 295 | Eca |
7x1,5 | 13,3 | 11,82 | 224 | Eca |
7x2,5 | 7,98 | 13,39 | 311 | Eca |
7x4 | 4,95 | 14,70 | 413 | Eca |
7x6 | 3,3 | 17,40 | 590 | Eca |
8x1,5 | 13,3 | 12,70 | 275 | Eca |
8x2,5 | 7,98 | 14,53 | 362 | Eca |
10x1,5 | 13,3 | 14,70 | 331 | Eca |
10x2,5 | 7,98 | 17,30 | 497 | Eca |
10x4 | 4,95 | 17,05 | 606 | Eca |
11x26,5 | 0 | 18,35 | 507 | Eca |
12x1,5 | 13,3 | 14,70 | 356 | Eca |
12x2,5 | 7,98 | 16,90 | 497 | Eca |
14x1,5 | 13,3 | 16,15 | 421 | Eca |
14x2,5 | 7,98 | 18,20 | 574 | Eca |
16x1,5 | 13,3 | 17,10 | 476 | Eca |
16x2,5 | 7,98 | 20,10 | 684 | Eca |
19x1,5 | 13,3 | 18,05 | 541 | Eca |
19x2,5 | 7,98 | 19,40 | 766 | Eca |
24x1,5 | 13,3 | 19,85 | 656 | Eca |
24x2,5 | 7,98 | 23,68 | 971 | Eca |
27x1,5 | 13,3 | 20,95 | 734 | Eca |
30x1,5 | 13,3 | 22,30 | 824 | Eca |
37x1,5 | 13,3 | 23,30 | 938 | Eca |
