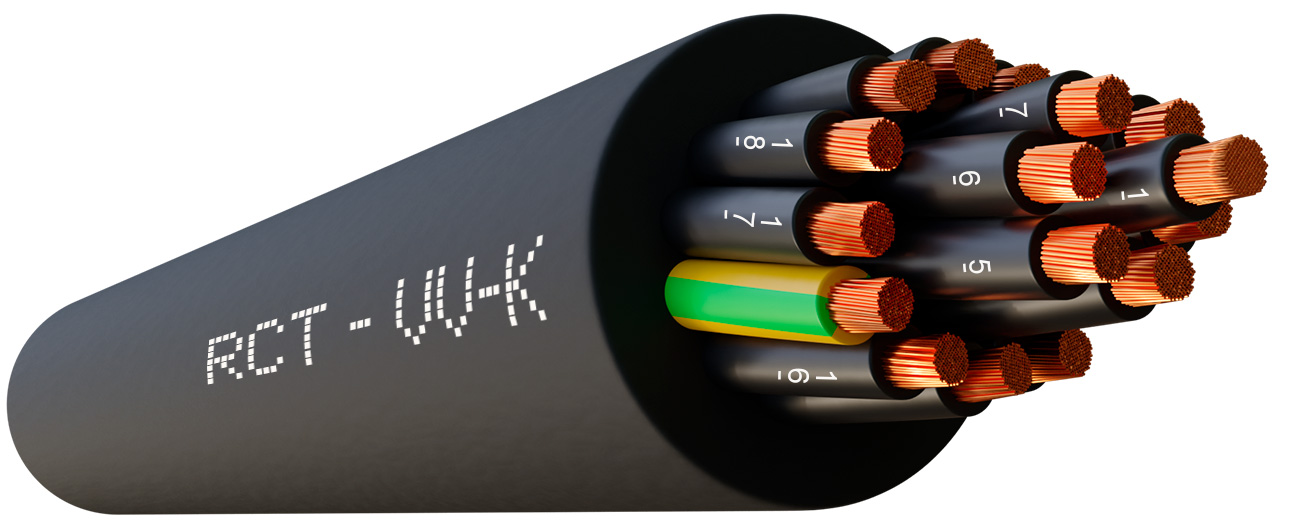

Estos cables son los indicados para conexiones industriales, control de electroválvulas, arranque de máquinas, autómatas e instalaciones de distribución interna. Puede ser utilizado en redes subterráneas e instalaciones fijas. La especial construcción de estos cables los dota de gran flexibilidad, haciéndolos muy apropiados en instalaciones complejas y de gran dificultad.
Normas de referencia:
UNE 21123, HD 603 S1 e IEC 60502
Aplicaciones
Según el REBT 2002, para las siguientes instalaciones:
- ITC-BT 09 Instalaciones de alumbrado exterior
- ITC-BT 20 Instalaciones interiores o receptoras
Características Técnicas

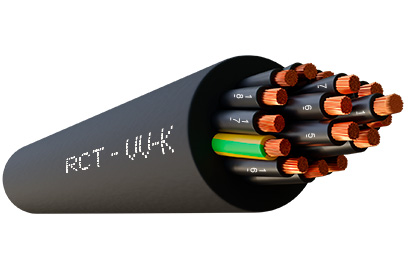

| 1.Conductor | Cobre electrolítico flexible (Clase V) según UNE-EN 60228, EN 60228 e IEC 60228 |
|---|---|
| 2.Aislamiento | PVC tipo A según UNE 21123, HD 603 S1 e IEC 60502 |
| 3.Cubierta | PVC tipo ST-1 según UNE 21123, HD 603 S1 e IEC 60502 |
| Tensión nominal | 0,6/1 kV |
| Tensión de ensayo | 3.500 V C.A. |
| Temperatura máxima | 70 ºC |
| Resistencia UV | Ensayo climático según UNE 211605 |
| Colores | Según UNE 21089 y HD 308 S2 (marcados con colores para menos de cinco conductores), UNE-EN 50334 y EN 50334 (marcados por inscripción para más de cinco conductores) |
| No propagación de la llama | Según UNE-EN 60332-1-2, EN 60332-1-2 e IEC 60332-1-2 |
Dimensiones
| Sección (mm2) | Resistencia a 20 °C (Ohm/km) | Diámetro Exterior (mm) | Peso (kg/km) | Clase |
|---|---|---|---|---|
1x4 | 4,95 | 6,10 | 68 | |
1x6 | 3,3 | 6,90 | 93 | |
1x10 | 1,91 | 7,70 | 133 | |
1x16 | 1,21 | 9,40 | 188 | |
1x25 | 0,78 | 10,80 | 282 | Eca |
1x35 | 0,554 | 12,40 | 65 | Eca |
1x50 | 0,386 | 14,40 | 566 | Eca |
1x70 | 0,272 | 16,20 | 759 | Eca |
1x95 | 0,206 | 19,00 | 1015 | Eca |
1x120 | 0,161 | 20,50 | 1247 | Eca |
1x150 | 0,129 | 22,26 | 1495 | Eca |
1x185 | 0,106 | 24,70 | 1764 | Eca |
1x240 | 0,0801 | 27,90 | 2417 | Eca |
1x300 | 0,0641 | 29,44 | 2832 | Eca |
2x1,5 | 13,3 | 8,84 | 107 | |
3x1,5 | 13,3 | 9,34 | 113 | |
3x2,5 | 7,98 | 10,00 | 145 | |
4x1,5 | 13,3 | 10,14 | 153 | Eca |
4x4 | 4,95 | 12,40 | 251 | Eca |
4x6 | 3,3 | 14,55 | 352 | Eca |
4x35 | 0,554 | 24,60 | 1669 | Eca |
5x1,5 | 13,3 | 11,00 | 184 | Eca |
6x1,5 | 13,3 | 11,82 | 227 | Eca |
6x2,5 | 7,98 | 13,39 | 295 | Eca |
7x1,5 | 13,3 | 11,82 | 224 | Eca |
7x2,5 | 7,98 | 13,39 | 311 | Eca |
7x4 | 4,95 | 14,70 | 413 | Eca |
7x6 | 3,3 | 17,40 | 590 | Eca |
8x1,5 | 13,3 | 12,70 | 275 | Eca |
8x2,5 | 7,98 | 14,53 | 362 | Eca |
10x1,5 | 13,3 | 14,70 | 331 | Eca |
10x2,5 | 7,98 | 17,30 | 497 | Eca |
10x4 | 4,95 | 17,05 | 606 | Eca |
11x26,5 | 0 | 18,35 | 507 | Eca |
12x1,5 | 13,3 | 14,70 | 356 | Eca |
12x2,5 | 7,98 | 16,90 | 497 | Eca |
14x1,5 | 13,3 | 16,15 | 421 | Eca |
14x2,5 | 7,98 | 18,20 | 574 | Eca |
16x1,5 | 13,3 | 17,10 | 476 | Eca |
16x2,5 | 7,98 | 20,10 | 684 | Eca |
19x1,5 | 13,3 | 18,05 | 541 | Eca |
19x2,5 | 7,98 | 19,40 | 766 | Eca |
24x1,5 | 13,3 | 19,85 | 656 | Eca |
24x2,5 | 7,98 | 23,68 | 971 | Eca |
27x1,5 | 13,3 | 20,95 | 734 | Eca |
30x1,5 | 13,3 | 22,30 | 824 | Eca |
37x1,5 | 13,3 | 23,30 | 938 | Eca |
