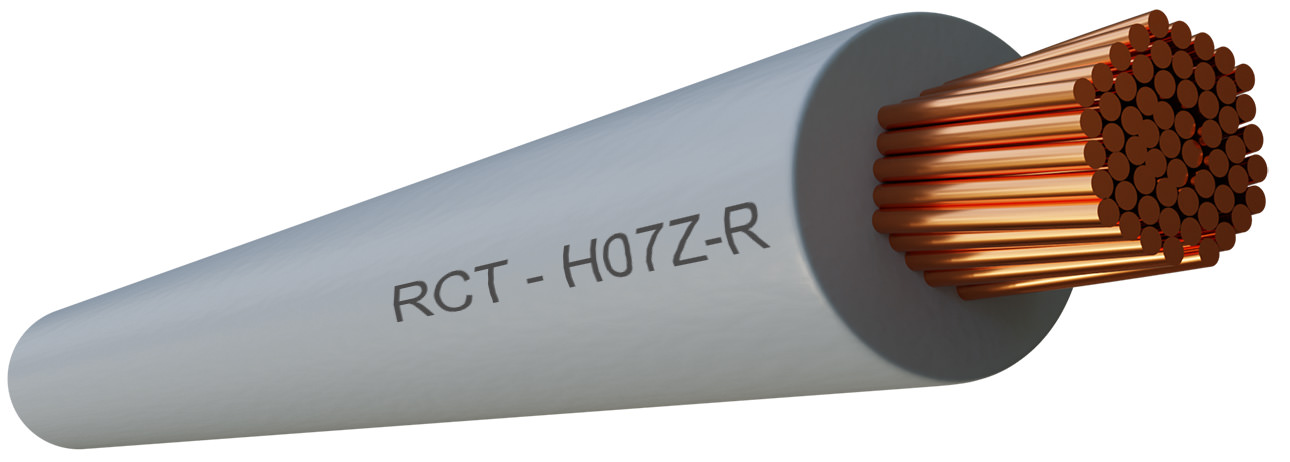

Ces câbles sont recommandés pour la réalisation dinstallations de câblage de centralisation de compteurs, tableaux, panneaux et notamment pour les installations qui requièrent une faible émission de fumée, de gaz corrosifs et un meilleur comportement face aux températures.
Normes de référence:
UNE-EN 50525-3-41, EN 50525-3-41 et IEC 60227-3
Applications
Ils sont indiqués pour les installations suivantes:
- Centralisation de compteurs
- Établissements ouverts au public
Caractéristiques techniques

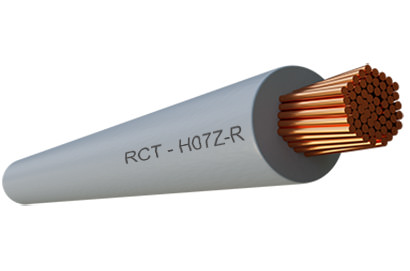

| 1.Conducteur | Âme conductrice cuivre électrolytique Classe II selon UNE-EN 60228 et EN 60228 |
|---|---|
| 2.Isolant | Matériel thermostable avec une base polyoléfine à faible émission de fumées et de gaz corrosifs, type El-5 selon UNE 21027-9 et HD 22.9S3 :2007 |
| Tension nominale | 450/750 V |
| Tension d'essai | 2.500 V C.A. |
| Température maximale | 90 ºC |
| Couleurs | Selon les normes UNE-EN 50525-1 et EN 50525-1 |
| Pas de propagation de flamme | Selon les normes UNE-EN 60332-1-2, EN 60332-1-2 et IEC 60332-1-2 |
| Faible teneur en halogène | Selon IEC 60754-1 et 60754-2 |
| Faible émission de gaz corrosifs | Selon les normes UNE-EN 50267, EN 50267 et IEC 60754-1 et 60754-2 |
| Faible émission de fumées opaques | Selon les normes UNE-EN 61034-2, EN 61034-2 et IEC 61034-2 |
Dimensions
| Section (mm2) | Resistance a 20°C (Ohm/km) | Diamètre <br> Exterieur <br> (mm) | Poids (kg/km) |
|---|---|---|---|
1x1,5 | 12,1 | 2,92 | 20 |
1x2,5 | 7,41 | 3,52 | 30 |
1x4 | 4,61 | 3,90 | 43 |
1x6 | 3,08 | 4,50 | 62 |
1x10 | 1,83 | 5,80 | 107 |
1x16 | 1,15 | 6,48 | 156 |
1x25 | 0,727 | 8,20 | 250 |
1x35 | 0,524 | 9,90 | 353 |
1x50 | 0,387 | 10,95 | 490 |
1x70 | 0,268 | 12,90 | 690 |
1x95 | 0,193 | 15,10 | 953 |
1x120 | 0,153 | 16,30 | 1145 |
1x150 | 0,124 | 18,35 | 1426 |
1x185 | 0 | 20,60 | 1758 |
1x240 | 0,0775 | 24,12 | 2438 |
Documents
| Déclaration de Performance | Version | Dès | À |
|---|---|---|---|
| Gamme complète | 064-01 | 13/09/17 |
