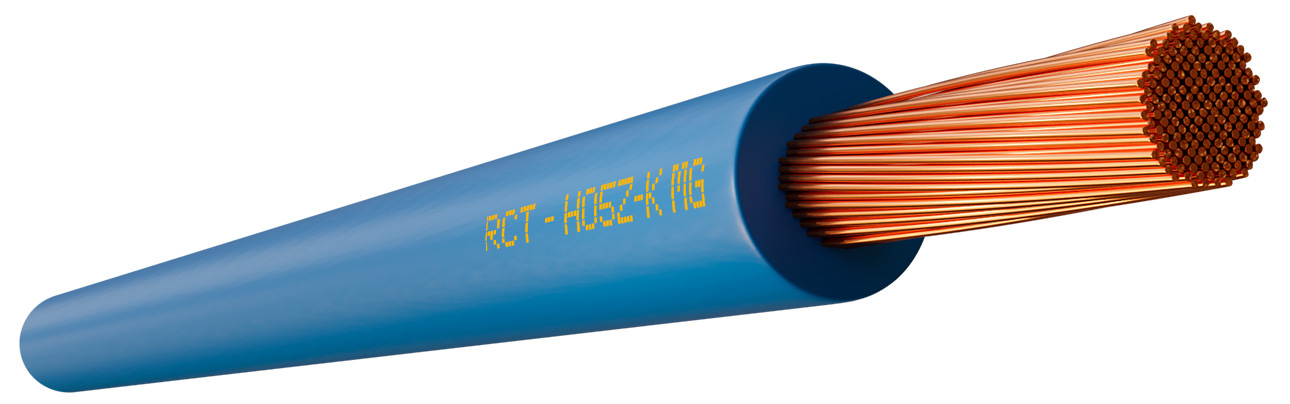

Los cables H05Z-K son los indicados para la realización de instalaciones de cableado de cuadros, paneles y en especial cuando se requiere baja emisión de humos, gases corrosivos y comportamiento mejorado frente a la temperatura.
La denominación Marking Grade hace referencia al compuesto especial utilizado en su aislamiento que proporciona una mejora sustancial en el marcado y remarcado con tinta. Especial para máquinas inkjet.
Normas de referencia:
UNE-EN 50525-3-41, EN 50525-3-41, IEC 60227-3
Aplicaciones
Indicado para las siguientes instalaciones:
- Cableado de cuadros y paneles
- Locales de pública concurrencia
Especial para las aplicaciones que requieran marcado en tinta sobre el cable. Especial para máquinas inkjet.

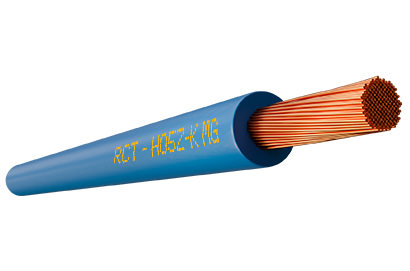

Características Técnicas
| 1.Conductor | Cobre electrolítico flexible (Clase V) según UNE-EN 60228, EN 60228 e IEC 60228 |
|---|---|
| 2.Aislamiento | Material temoestable con base poliolefínica con baja emisión de humos y gases corrosivos, tipo EI-5 según UNE-EN 50363-5 y EN 50363-5.Fórmula especial para impresoras inkjet. |
| Tensión nominal | 300/500 V |
| Tensión de ensayo | 2.000 V C.A. |
| Temperatura máxima | 90 ºC |
| Colores | Según UNE-EN 50525-1 y EN 50525-1 |
| No propagación de la llama | Según UNE-EN 60332-1-2, EN 60332-1-2 e IEC 60332-1-2 |
| No propagación del incendio CPR | Según EN 50399 |
| Bajo contenido de halógenos | Según IEC 60754-1 y 60754-2 |
| Baja emisión de gases corrosivos | Según UNE-EN 50267, EN 50267 e IEC 60754-1 y 60754-2 |
| Baja emisión de humos opacos | Según UNE-EN 61034-2, EN 61034-2 e IEC 61034-2 |
| Otras características | Especial para máquinas inkjet |
Dimensiones
| Sección (mm2) | Resistencia a 20 °C (Ohm/km) | Diámetro Exterior (mm) | Peso (kg/km) | Clase |
|---|---|---|---|---|
1x0,5 | 39 | 2,10 | 8 | Eca |
1x0,75 | 26 | 2,26 | 10 | Eca |
1x1 | 19,5 | 2,44 | 13 | Eca |
Documentos
| Versión | Desde | Hasta |
|---|---|---|
| 045-01 | 13/09/17 |
