Categoría: Instrumentación - Control
Descripción
Estos cables son los indicados para la realización de instalaciones fijas, en las que se requiera protección electromagnética para evitar corrientes parasitarias. Son de utilidad para aplicaciones de control y mando de variadores, electroválvulas, arranque de máquinas y autómatas, telerruptores, regulación de temperatura, de intensidad o de tensión en válvulas motorizadas.
Su gran flexibilidad los hace indicados para instalaciones complejas y de gran dificultad.
Normas de Referencia
UNE-EN 50525-2-11, EN 50525-2-11
Aplicaciones
Apropiados para las siguientes instalaciones:
- Conexiones de equipos electrónicos
- Conexiones de sistemas informáticos
- Conexión de variadores de velocidad
- Conexión de básculas electrónicas e instrumental.

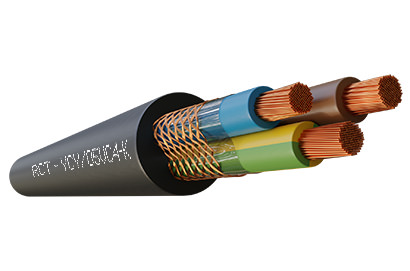

Características Técnicas
1. Conductor |
Cobre electrolítico flexible (Clase V) según UNE-EN 60228, EN 60228 e IEC 60228
|
2. Aislamiento |
PVC tipo A según UNE 21123, VDE 0812 e IEC 60502-1
|
3. Pantalla |
Trenza de cobre al sobre lámina de poliéster
|
4. Cubierta |
PVC tipo ST-1 según UNE 21123 y HD603S1
|
Tensión nominal |
300/500 V
|
Tensión de ensayo |
2.000 V C.A.
|
Temperatura máxima |
70 ºC
|
Otras características |
Color según UNE 21089 y HD 308 S2 (marcados con colores para menos de cinco conductores), UNE-EN 50334 y EN 50334 (marcados por inscripción para más de cinco conductores)(marcados con colores para menos de 5 conductores) y HD 308S2
Color según UNE-EN 50334 (marcados por inscripción para más de 5 conductores) y EN 50334
No propagación de la llama según UNE-EN 60332-1-2, EN 60332-1-2 e IEC 60332-1-2
Clasificación CPR según EN 50575
YCY-JZ: Conductores en color negro numerados más amarillo/verde
YCY-OZ: Conductores en color negro númerados, sin amarillo/verde
YCY-JB: Color de los conductores según la HD308S2 más amarillo/verde
YCY-OB: Color de los conductores según la HD308S2 sin amarillo/verde
|
Dimensiones
Sección (mm2) |
Resistencia a 20 °C (Ohm/km) |
Diámetro Exterior (mm) |
Peso (kg/km) |
Clase |
2x1
|
19,5
|
6,80
|
56
|
Eca
|
3x1
|
19,5
|
7,30
|
73
|
Eca
|
4x1
|
19,5
|
8,35
|
97
|
Eca
|
5x1
|
19,5
|
8,85
|
107
|
Eca
|
6x1
|
19,5
|
10,15
|
148
|
Eca
|
7x1
|
19,5
|
10,15
|
151
|
Eca
|
8x1
|
19,5
|
11,00
|
177
|
Eca
|
10x1
|
19,5
|
11,40
|
205
|
Eca
|
12x1
|
19,5
|
12,90
|
252
|
Eca
|
14x1
|
19,5
|
12,35
|
255
|
Eca
|
16x1
|
19,5
|
14,50
|
319
|
Eca
|
19x1
|
19,5
|
13,90
|
331
|
Eca
|
24x1
|
19,5
|
17,45
|
476
|
Eca
|
30x1
|
19,5
|
17,00
|
504
|
-
|
37x1
|
19,5
|
18,75
|
619
|
-
|
45x1
|
19,5
|
20,10
|
732
|
-
|
