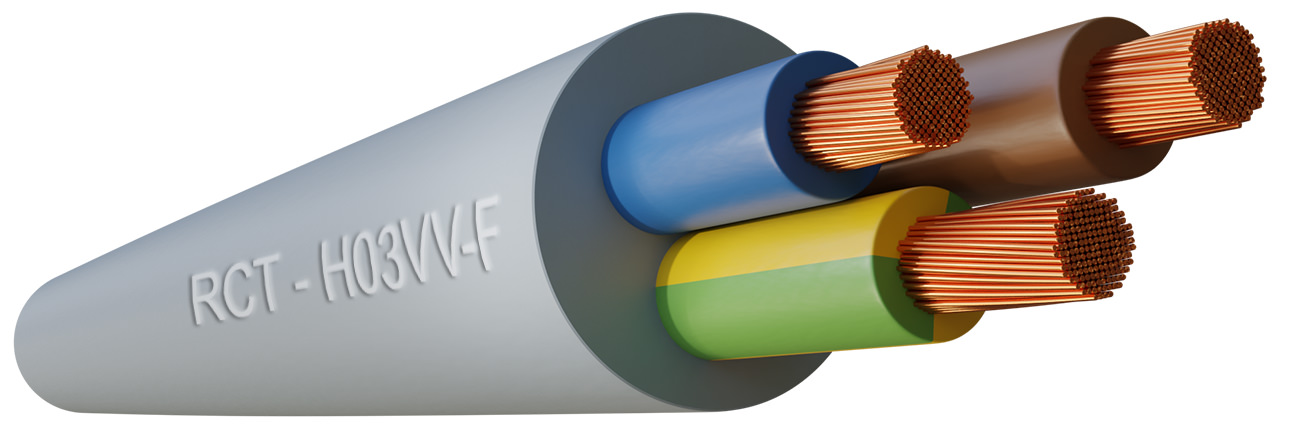

Los cables H03VV-F son los indicados para instalaciones móviles en interior y para alimentación de aparatos electrodomésticos con un esfuerzo mecánico pequeño.
Normas de referencia:
UNE-EN 50525-2-11, EN 50525-2-11 e IEC 60227-5
Aplicaciones
Según el REBT 2002, para las siguientes instalaciones:
- ITC-BT 20 Instalaciones interiores o receptoras
- ITC-BT 27 Instalaciones interiores en viviendas. Locales que contienen una bañera o ducha
- ITC-BT 30 Instalaciones en locales de características especiales
- ITC-BT 33 Instalaciones con fines especiales: instalaciones provisionales y temporales de obra
- ITC-BT 34 Instalaciones con fines especiales: ferias y stands
- ITC-BT 43 Instalaciones de receptores
- ITC-BT 49 Instalaciones eléctricas en muebles

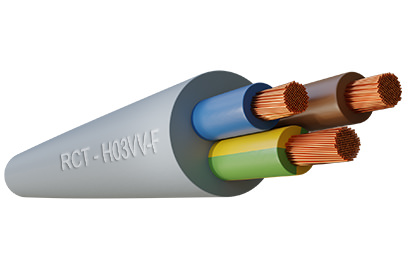

Características Técnicas
| 1.Conductor | Cobre electrolítico flexible (Clase V) según UNE-EN 60228, EN 60228 e IEC 60228 |
|---|---|
| 2.Aislamiento | PVC tipo TI-2 según UNE-EN 50363-3 y EN 50363-3 |
| 3.Cubierta | PVC tipo TM-2 según UNE-EN 50363-4-1 y EN 50363-4-1 |
| Tensión nominal | 300/300 V |
| Tensión de ensayo | 2.000 V C.A. |
| Temperatura máxima | 70 ºC |
| Colores | Según UNE 21089 y HD 308 S2 (marcados con colores para menos de cinco conductores), UNE-EN 50334 y EN 50334 (marcados por inscripción para más de cinco conductores) |
| No propagación de la llama | Según UNE-EN 60332-1-2, EN 60332-1-2 e IEC 60332-1-2 |
Dimensiones
| Sección (mm2) | Resistencia a 20 °C (Ohm/km) | Diámetro Exterior (mm) | Peso (kg/km) | Clase |
|---|---|---|---|---|
2x0,5 | 39 | 4,75 | 33 | Eca |
2x0,75 | 26 | 5,20 | 41 | Eca |
3x0,5 | 39 | 5,21 | 41 | Eca |
3x0,75 | 26 | 5,48 | 49 | Eca |
3x1 | 19,5 | 6,00 | 56 | Eca |
4x0,5 | 39 | 5,59 | 49 | Eca |
4x0,75 | 26 | 6,28 | 64 | Eca |
Documentos
| Versión | Desde | Hasta |
|---|---|---|
| 006-01 | 11/11/16 |
