Estos cables cumplen con los criterios de clasificación de productos de la construcción según Reglamento CPR 305/2011 y la norma EN 50575, siendo los indicados para la realización de instalaciones fijas en las que se requiera protección electromagnética para evitar corrientes parasitarias. Su uso está recomendado en aplicaciones de control y mando de variadores, electroválvulas, arranque de máquinas y autómatas, telerruptores, regulación de temperatura, de intensidad o de tensión en válvulas motorizadas así como para instalaciones en centros informáticos, aeropuertos, tuneles de carreteras, ferrocarriles y allí donde en caso de incendio se requiera una baja emisión de humos y gases corrosivos, como locales de pública concurrencia, hospitales, escuelas y centros comerciales.
Normas de referencia:
UNE 21031-14 y HD 21.14S1
Aplicaciones
Apropiado para las siguientes instalaciones:
- Sistemas de comunicación de datos control y señal en electrónica
- Sistemas informáticos, básculas, etc.

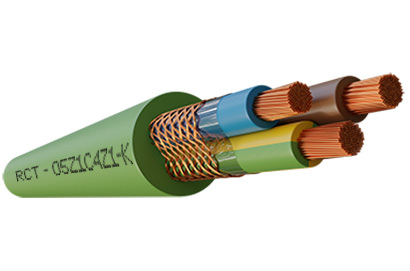

Características Técnicas
| 1.Conductor | Cobre electrolítico flexible (Clase V) según UNE-EN 60228, EN 60228 e IEC 60228 |
|---|---|
| 2.Aislamiento | Poliolefina termoplástica libre de halógenos tipo TI-6 según UNE-EN 50363-7 y EN 50363-7 |
| 3.Pantalla | Trenza de cobre pulido sobre lámina de poliéster |
| 4.Cubierta | Poliolefina termoplástica libre de halógenos tipo TM-7 según UNE-EN 50525-3-11 y EN 50525-3-11 |
| Tensión nominal | 300/500 V |
| Tensión de ensayo | 2.000 V C.A. |
| Temperatura máxima | 70 ºC |
| Colores | Según UNE 21089 y HD 308 S2 (marcados con colores para menos de cinco conductores), UNE-EN 50334 y EN 50334 (marcados por inscripción para más de cinco conductores) |
| No propagación de la llama | Según UNE-EN 60332-1-2, EN 60332-1-2 e IEC 60332-1-2 |
| Bajo contenido de halógenos | Según IEC 60754-1 y 60754-2 |
| Baja emisión de gases corrosivos | Según UNE-EN 50267, EN 50267 e IEC 60754-1 y 60754-2 |
| Baja emisión de humos opacos | Según UNE-EN 61034-2, EN 61034-2 e IEC 61034-2 |
Dimensiones
| Sección (mm2) | Resistencia a 20 °C (Ohm/km) | Diámetro Exterior (mm) | Peso (kg/km) | Clase |
|---|---|---|---|---|
2x0,5 | 39 | 5,90 | 42 | |
2x0,75 | 26 | 6,50 | 50 | |
2x1 | 19,5 | 7,15 | 62 | Eca |
3x0,5 | 39 | 6,20 | 52 | |
3x0,75 | 26 | 6,85 | 62 | |
3x1 | 19,5 | 7,50 | 77 | Eca |
4x0,5 | 39 | 6,70 | 62 | |
4x0,75 | 26 | 7,45 | 76 | |
4x1 | 19,5 | 8,20 | 96 | Eca |
5x0,5 | 39 | 7,45 | 78 | Eca |
5x0,75 | 26 | 8,25 | 95 | Eca |
5x1 | 19,5 | 8,90 | 117 | |
6x0,75 | 26 | 8,50 | 103 | Eca |
6x1 | 19,5 | 9,60 | 136 | Eca |
7x0,75 | 26 | 8,95 | 120 | Eca |
7x1 | 19,5 | 9,20 | 139 | Eca |
8x1 | 19,5 | 10,65 | 163 | Eca |
10x1 | 19,5 | 12,10 | 216 | Eca |
12x1 | 19,5 | 12,45 | 217 | Eca |
16x0,75 | 26 | 12,35 | 241 | Eca |
16x1 | 19,5 | 13,60 | 313 | Eca |
24x0,75 | 26 | 14,55 | 146 | Eca |
Documentos
| Versión | Desde | Hasta |
|---|---|---|
| 042-01 | 31/08/17 |
