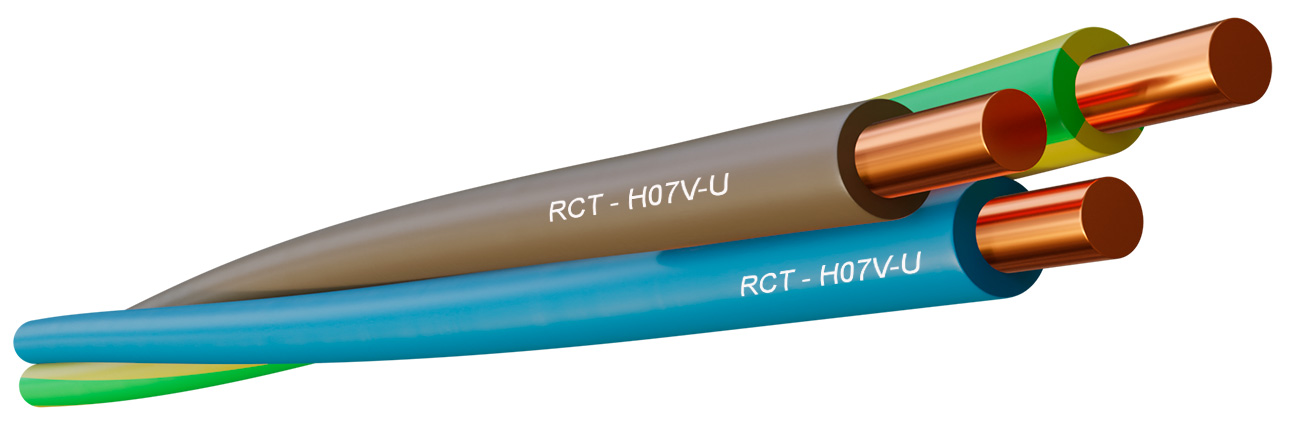

TRIPLÍN® H07V-U

TRIPLÍN® H07V-U

Descripción


Los cables TRIPLIN H07V-U son los indicados para la realización de instalaciones fijas en viviendas, locales y oficinas, cuadros eléctricos de control y alumbrado doméstico e industrial. La utilización de esta gama de producto facilita la instalación, reduciendo el tiempo y coste de realización. Disponible en diversas combinaciones de colores. Este producto se fabrica de acuerdo con el modelo de utilidad (patente) Nº 200702014 propiedad de Cables RCT.

Normas de Referencia

UNE-EN 50525-2-31, EN 50525-2-31 e IEC 60227-3

Aplicaciones

Según el REBT 2002, para las siguientes instalaciones:
  • ITC-BT 09 Instalaciones de alumbrado exterior. Puesta a tierra
  • ITC-BT 20 Instalaciones interiores o receptoras
  • ITC-BT 26 Instalaciones interiores en viviendas
  • ITC-BT 27 Instalaciones interiores en viviendas. Locales que contienen una bañera o ducha
  • ITC-BT 29 Instalaciones en locales con riesgo de incendio o explosión
  • ITC-BT 30 Instalaciones en locales de características especiales
  • ITC-BT 41 Instalaciones eléctricas en caravanas y en parques de caravanas

Doméstico Temperatura máxima 70 ºC Superdeslizante Producto registrado Certificado Aenor Certificado HAR RoHS clasificado CPR

Características Técnicas

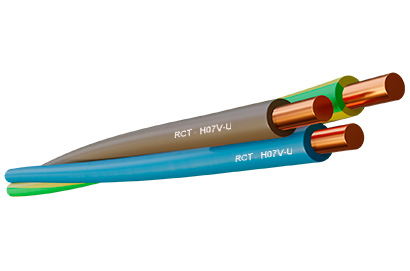

Triplin H07V-U Triplin H07V-U
1. Conductor

Cobre electrolítico rígido (Clase I) según UNE-EN 60228, EN 60228 e IEC 60228

2. Aislamiento

PVC tipo TI-1 según UNE-EN 50363-3 y EN 50363-3

Temperatura máxima

70 ºC

Tensión de ensayo

2.500 V C.A.

Tensión nominal

450/750 V

Otras características

Colores según UNE-EN 50525-1 y EN 50525-1
No propagación de la llama según UNE-EN 60332-1-2, EN 60332-1-2 e IEC 60332-1-2

Dimensiones

Sección
(mm2)
Resistencia
a 20 °C
(Ohm/km)
Diámetro
Exterior
(mm)
Peso
(kg/km)
Clase

2x1,5

12,1

5,25

37

Eca

3G1,5

12,1

5,65

56

Eca

3G2,5

7,41

6,50

88

Eca

3G4

4,61

8,20

134

Eca

3G6

3,08

9,40

191

Eca

4x1,5

12,1

6,35

75

Eca

5x1,5

12,1

7,10

94

Eca
