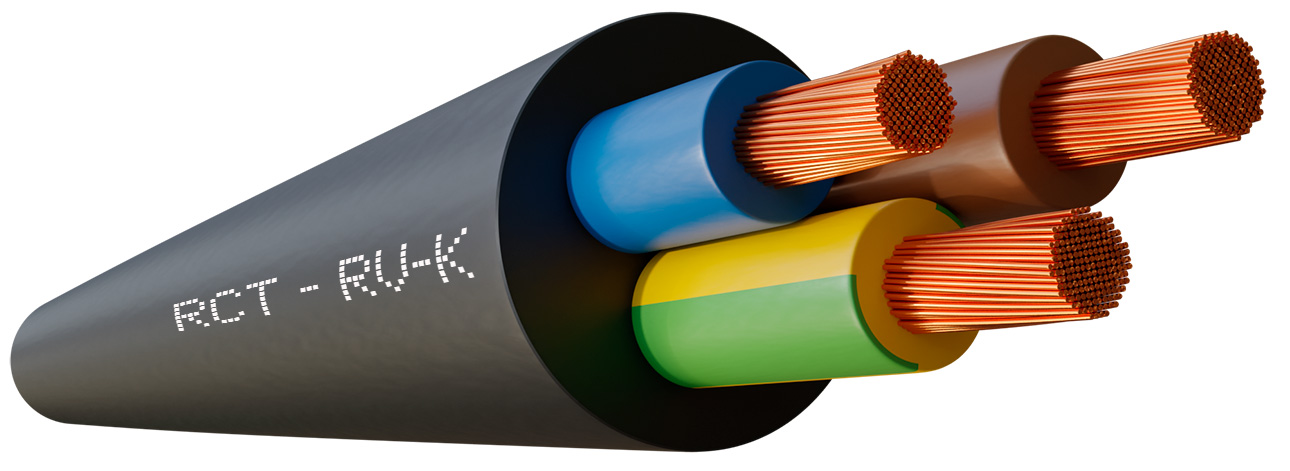

Los cables RV-K 0,6/1kV son los indicados para el transporte y distribución de energía eléctrica en baja tensión. Recomendado para conexiones industriales, acometidas, distribución interna y otras instalaciones fijas. Adecuados para instalaciones en interiores y exteriores, sobre soportes al aire, en tubos o enterrados.
Dada su gran flexibilidad son muy apropiados para instalaciones complejas y de gran dificultad.
Normas de referencia:
UNE 21123, HD 603 S1 e IEC 60502
Aplicaciones
Según el REBT 2002, para las siguientes instalaciones:
- ITC-BT 07 Redes subterráneas para distribución en baja tensión
- ITC-BT 09 Redes de alimentación subterránea para instalaciones de alumbrado exterior
- ITC-BT 11 Redes de distribución de energía eléctrica. Acometidas subterráneas
- ITC-BT 20 Instalaciones interiores o receptoras
- ITC-BT 30 Instalaciones en locales de características especiales
Adecuados para instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados.

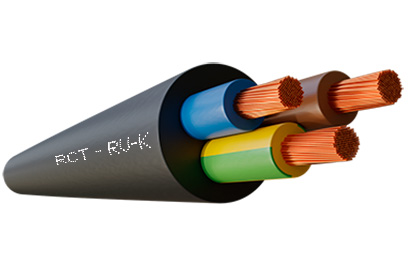

Características Técnicas
| 1.Conductor | Cobre electrolítico flexible (Clase V) según UNE-EN 60228, EN 60228 e IEC 60228 |
|---|---|
| 2.Aislamiento | Polietileno reticulado (XLPE) tipo DIX 3 según UNE 21123, HD 603 S1 e IEC 60502-1 |
| 3.Cubierta | PVC tipo DMV-18 según UNE 21123, HD 603 S1 e IEC 60502 |
| Tensión nominal | 0,6/1 kV |
| Tensión de ensayo | 3.500 V C.A. |
| Temperatura máxima | 90 ºC |
| Temperatura mínima | -15 ºC Según ensayos normativos de frío |
| Temperatura mínima de instalación | 0º C Según UNE 21123 |
| Colores | Según UNE 21089 y HD 308 S2 (marcados con colores para menos de cinco conductores), UNE-EN 50334 y EN 50334 (marcados por inscripción para más de cinco conductores) |
| No propagación de la llama | Según UNE-EN 60332-1-2, EN 60332-1-2 e IEC 60332-1-2 |
| Resistencia UV | Ensayo climático según UNE 211605 |
Dimensiones
| Sección (mm2) | Resistencia a 20 °C (Ohm/km) | Diámetro Exterior (mm) | Peso (kg/km) | Clase |
|---|---|---|---|---|
1x1,5 | 13,3 | 5,64 | 43 | Eca |
1x2,5 | 7,98 | 6,04 | 54 | Eca |
1x4 | 4,95 | 5,90 | 61 | Eca |
1x6 | 3,3 | 6,54 | 82 | Eca |
1x10 | 1,91 | 7,30 | 121 | Eca |
1x16 | 1,21 | 8,50 | 180 | Eca |
1x25 | 0,78 | 10,24 | 270 | Eca |
1x35 | 0,554 | 11,55 | 366 | Eca |
1x50 | 0,386 | 13,10 | 500 | Eca |
1x70 | 0,272 | 15,05 | 688 | Eca |
1x95 | 0,206 | 17,60 | 906 | Eca |
1x120 | 0,161 | 19,40 | 1130 | Eca |
1x150 | 0,129 | 21,80 | 1415 | Eca |
1x185 | 0,106 | 23,60 | 1703 | Eca |
1x240 | 0,0801 | 26,80 | 2294 | Eca |
1x300 | 0,0641 | 29,90 | 2816 | Eca |
1x400 | 0,0486 | 33,20 | 3630 | Eca |
2x1,5 | 13,3 | 8,22 | 91 | Eca |
2x2,5 | 7,98 | 9,10 | 120 | Eca |
2x4 | 4,95 | 10,04 | 158 | Eca |
2x6 | 3,3 | 11,20 | 210 | Eca |
2x10 | 1,91 | 13,20 | 308 | Eca |
2x16 | 1,21 | 16,50 | 536 | Eca |
2x25 | 0,78 | 20,79 | 837 | Eca |
2x35 | 0,554 | 22,60 | 1061 | Eca |
2x50 | 0,386 | 25,70 | 1435 | Eca |
3x1,5 | 13,3 | 8,84 | 109 | Eca |
3x2,5 | 7,98 | 9,68 | 144 | Eca |
3x4 | 4,95 | 10,88 | 198 | Eca |
3x6 | 3,3 | 11,95 | 262 | Eca |
3x10 | 1,91 | 14,00 | 394 | Eca |
3x16 | 1,21 | 17,53 | 669 | Eca |
3x25 | 0,78 | 22,03 | 1036 | Eca |
3x35 | 0,554 | 24,30 | 1361 | Eca |
3x50 | 0,386 | 27,60 | 1838 | Eca |
4x1,5 | 13,3 | 9,60 | 131 | Eca |
4x2,5 | 7,98 | 10,60 | 175 | Eca |
4x4 | 4,95 | 11,80 | 242 | Eca |
4x6 | 3,3 | 13,16 | 328 | Eca |
4x10 | 1,91 | 15,20 | 503 | Eca |
4x16 | 1,21 | 19,08 | 829 | Eca |
4x25 | 0,78 | 23,99 | 1277 | Eca |
4x35 | 0,554 | 27,13 | 1740 | Eca |
4x50 | 0,386 | 30,80 | 2363 | Eca |
5x1,5 | 13,3 | 10,36 | 156 | Eca |
5x2,5 | 7,98 | 11,40 | 210 | Eca |
5x4 | 4,95 | 12,89 | 293 | Eca |
5x6 | 3,3 | 14,47 | 400 | Eca |
5x10 | 1,91 | 17,00 | 616 | Eca |
5x16 | 1,21 | 20,82 | 1002 | Eca |
5x25 | 0,78 | 26,60 | 1577 | Eca |
5x35 | 0,554 | 29,60 | 2104 | Eca |
5x50 | 0,386 | 34,50 | 2931 | Eca |
