Categoría: Cables 0.6/1 kV
Descripción
Los cables RZ1 cumplen con los criterios de clasificación de productos de la construcción según Reglamento CPR 305/2011 y la norma EN 50575, siendo los indicados para el transporte y distribución de energía eléctrica en baja tensión. Recomendado para conexiones industriales, acometidas, distribución interna y conexiones en el exterior. Puede ser utilizado en redes subterráneas e instalaciones fijas.
Normas de Referencia
IEC 60502
Aplicaciones
Para las siguientes instalaciones:
- Redes subterráneas para distribución en baja tensión
- Redes de alimentación subterránea para instalaciones de alumbrado exterior
- Redes de distribución de energía eléctrica. Acometidas subterráneas
- Instalaciones interiores o receptoras
- Instalaciones en locales de características especiales
Apropiados para instalaciones en las que se quiera aumentar la protección contra incendios.

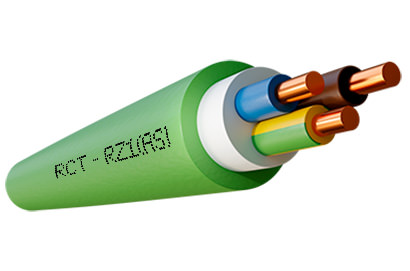

Características Técnicas
| 1. Conductor |
Cobre electrolítico rígido Clase I hasta sección de 10 mm2 y Clase II para superiores según EN 60228 e IEC 60228
|
| 2. Aislamiento |
Polietileno reticulado (XLPE) tipo DIX-3 según HD 603-1
|
| 3. Cubierta |
Poliolefina termoplástica libre de halógenos según HD 603-1
|
| Tensión nominal |
0,6/1 kV
|
| Tensión de ensayo |
3.500 V C.A.
|
| Temperatura máxima |
90 ºC
|
| Otras características |
Colores según HD 308 S2
No propagación de la llama según UNE-EN 60332-1-2, EN 60332-1-2 e IEC 60332-1-2
No propagación del incendio según EN 50399, UNE-EN 60332-3-24, EN 60332-3-24 e IEC 60332-3-24
Baja emisión de halógenos y gases corrosivos según IEC 60754-1 e IEC 60754-2
Baja emisión de humos opacos según IEC 61034-1
El uso de polietileno reticulado (XLPE) admite una mayor densidad de corriente, a igualdad de sección, respecto al aislamiento con PVC
Clasificación CPR según EN 50575
|
Dimensiones
Sección
(mm2) |
Resistencia
a 20 °C
(Ohm/km) |
Diámetro
Exterior
(mm) |
Peso
(kg/km) |
Clase |
|
1x1,5
|
12,1
|
6,45
|
55
|
Cca- s1b. d1. a1
|
|
1x2,5
|
7,41
|
6,75
|
66
|
Cca- s1b. d1. a1
|
|
1x4
|
4,61
|
7,35
|
86
|
Cca- s1b. d1. a1
|
|
1x6
|
3,08
|
7,95
|
108
|
Cca- s1b. d1. a1
|
|
1x10
|
1,83
|
8,80
|
150
|
Cca- s1b. d1. a1
|
|
1x16
|
1,15
|
10,00
|
211
|
Cca- s1b. d1. a1
|
|
1x25
|
0,727
|
11,45
|
314
|
Cca- s1b. d1. a1
|
|
1x35
|
0,524
|
12,80
|
412
|
Cca- s1b. d1. a1
|
|
1x50
|
0,387
|
14,70
|
560
|
Cca- s1b. d1. a1
|
|
2x1,5
|
12,1
|
9,50
|
131
|
Cca- s1b. d1. a1
|
|
2x2,5
|
7,41
|
10,10
|
159
|
Cca- s1b. d1. a1
|
|
2x4
|
4,61
|
11,50
|
217
|
Cca- s1b. d1. a1
|
|
2x6
|
3,08
|
12,60
|
276
|
Cca- s1b. d1. a1
|
|
2x10
|
1,83
|
14,10
|
382
|
Cca- s1b. d1. a1
|
|
2x16
|
1,15
|
16,10
|
534
|
Cca- s1b. d1. a1
|
|
2x25
|
0,727
|
19,30
|
802
|
Cca- s1b. d1. a1
|
|
2x35
|
0,524
|
22,00
|
1.065
|
Cca- s1b. d1. a1
|
|
3G1,5
|
12,1
|
10,15
|
143
|
Cca- s1b. d1. a1
|
|
3G2,5
|
7,41
|
10,75
|
183
|
Cca- s1b. d1. a1
|
|
3G4
|
4,61
|
12,05
|
256
|
Cca- s1b. d1. a1
|
|
3G6
|
3,08
|
14,75
|
312
|
Cca- s1b. d1. a1
|
|
3G6
|
3,08
|
13,20
|
331
|
Cca- s1b. d1. a1
|
|
3x10
|
1,83
|
14,75
|
467
|
Cca- s1b. d1. a1
|
|
3x16
|
1,15
|
17,10
|
674
|
Cca- s1b. d1. a1
|
|
3x25
|
0,727
|
20,45
|
1.015
|
Cca- s1b. d1. a1
|
|
4x1,5
|
12,1
|
10,80
|
176
|
Cca- s1b. d1. a1
|
|
4x2,5
|
7,41
|
11,50
|
221
|
Cca- s1b. d1. a1
|
|
4x4
|
4,61
|
12,95
|
305
|
Cca- s1b. d1. a1
|
|
4x6
|
3,08
|
14,30
|
400
|
Cca- s1b. d1. a1
|
|
4G6
|
3,08
|
14,30
|
400
|
Cca- s1b. d1. a1
|
|
4x10
|
1,83
|
16,10
|
577
|
Cca- s1b. d1. a1
|
|
4x16
|
1,15
|
18,50
|
827
|
Cca- s1b. d1. a1
|
|
4x25
|
0,727
|
22,35
|
1.265
|
Cca- s1b. d1. a1
|
|
5G1,5
|
12,1
|
11,80
|
201
|
Cca- s1b. d1. a1
|
|
5G2,5
|
7,41
|
12,55
|
252
|
Cca- s1b. d1. a1
|
|
5G4
|
4,61
|
13,95
|
358
|
Cca- s1b. d1. a1
|
|
5x6
|
3,08
|
15,00
|
421
|
Cca- s1b. d1. a1
|
|
5G6
|
3,08
|
15,45
|
471
|
Cca- s1b. d1. a1
|
|
5x10
|
1,83
|
17,10
|
687
|
Cca- s1b. d1. a1
|
|
5G16
|
1,15
|
20,20
|
992
|
Cca- s1b. d1. a1
|
|
5x25
|
0,727
|
24,50
|
1.523
|
Cca- s1b. d1. a1
|
