Categoría: Cables 300/500 V
Descripción
Los cables H05Z1-K son los indicados para instalaciones fijas en locales de pública concurrencia y donde en caso de incendio se requiera una baja emisión de humos y gases corrosivos.
Normas de referencia:
UNE-EN 50525-3-31, EN 50525-3-31 e IEC 60227-3
Aplicaciones
Según el REBT 2002, para las siguientes instalaciones:
- ITC-BT 15 Derivación individual
- ITC-BT 20 Instalaciones interiores o receptoras
- ITC-BT 28 Locales de pública concurrencia
- ITC-BT 29 Instalaciones en locales con riesgo de incendio o explosión
Apropiados para otras instalaciones que quieran aumentar la protección frente a incendios, incluso en viviendas
Características Técnicas

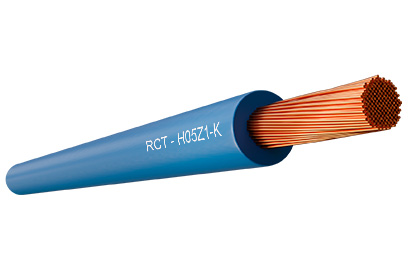

| 1.Conductor | Cobre electrolítico flexible (Clase V) según UNE-EN 60228, EN 60228 e IEC 60228 |
|---|
| 2.Aislamiento | Material termoplástico libre de halógenos tipo TI-7 según UNE-EN 50363-7 y EN 50363-7 |
|---|
| Tensión nominal | 300/500 V |
|---|
| Tensión de ensayo | 2.000 V C.A. |
|---|
| Temperatura máxima | 70 ºC |
|---|
| Otras características | Colores según UNE-EN 50525-1 y EN 50525-1
No propagación de la llama según UNE-EN 60332-1-2, EN 60332-1-2 e IEC 60332-1-2
Bajo contenido de halógenos según UNE-EN 50525-3 y EN 50525-3
Baja emisión de gases corrosivos según UNE-EN 50525-3 y EN 50525-3
Baja emisión de humos opacos según UNE-EN 61034-2, EN 61034-2 e IEC 61034-2
Clasificación CPR según EN 50575 |
|---|
Dimensiones
| Sección
(mm2) | Resistencia
a 20 °C
(Ohm/km) | Diámetro
Exterior
(mm) | Peso
(kg/km) | Clase |
|---|
1x0,5 | 0,0 | 2,10 | 8 | Cca-s1b,d1,a1 |
1x0,75 | 0,0 | 2,22 | 10 | Cca-s1b,d1,a1 |
1x1 | 0,0 | 2,75 | 13 | Cca-s1b,d1,a1 |
